氯離子腐蝕_氯離子濃度對(duì)不銹鋼的腐蝕情況以及氯離子對(duì)不銹鋼腐蝕的機(jī)理

在化工生產(chǎn)中，腐蝕在壓力容器使用過(guò)程中普遍發(fā)生，是導(dǎo)致壓力容器產(chǎn)生各種缺陷的主要因素之一。普通鋼材的耐腐蝕性能較差，不銹鋼則具有優(yōu)良的機(jī)械性能和良好的耐腐蝕性能。Cr和N i是不銹鋼獲得耐腐蝕性能最主要的合金元素。Cr和Ni使不銹鋼在氧化性介質(zhì)中生成一層十分致密的氧化膜，使不銹鋼鈍化，降低了不銹鋼在氧化性介質(zhì)中的腐蝕速度，使不銹鋼的耐腐蝕性能提高。氣離子的活化作用對(duì)不銹鋼氧化膜的建立和破壞均起著重要作用。

關(guān)于不銹鋼材質(zhì)耐氯離子腐蝕標(biāo)準(zhǔn)可參照《火電廠循環(huán)水處理》

（1）T304不銹鋼氯離子含量為0-200mg/L

（2）T316不銹鋼氯離子含量為<1000mg/L

（3）T317不銹鋼 氯離子含量為<5000mg/L

液壓試驗(yàn)應(yīng)符合下列規(guī)定：液壓試驗(yàn)應(yīng)使用潔凈水。當(dāng)對(duì)不銹鋼、鎳及鎳合金管道，或?qū)B有不銹鋼、鎳及鎳合金管道或設(shè)備的管道進(jìn)行試驗(yàn)時(shí)，水中氯離子含量不得超過(guò)25mg/L（25ppm）。

2、不銹鋼、超級(jí)不銹鋼和鈦材所用氯離子環(huán)境

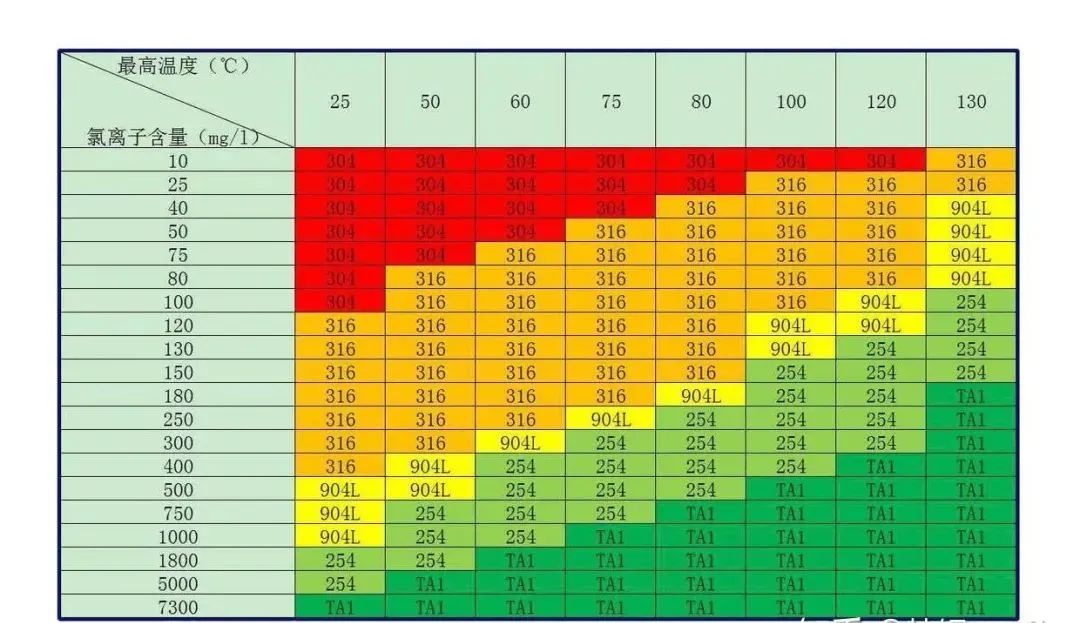

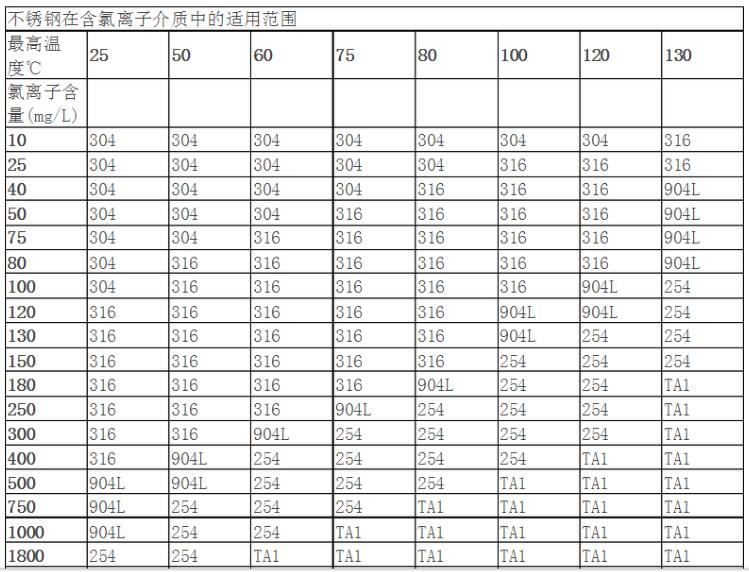

下圖為不銹鋼、超級(jí)不銹鋼和鈦材所用氯離子環(huán)境。

紅色為低ppm和低溫環(huán)境，選用常規(guī)不銹鋼304，綠色高溫和高ppm環(huán)境，先用純鈦TA1。

從圖表可以看出，耐氯離子腐蝕有個(gè)簡(jiǎn)易的排列：

304<316L<904L<254SMO<純鈦
